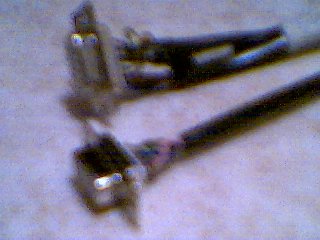

COM-kaapelin pää yläviistosta.

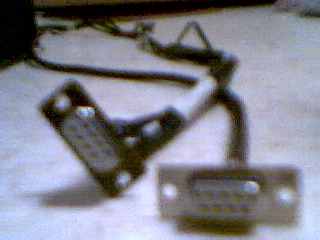

COM-kaapelin pää edestäpäin.

Kuvien laatu on tosi huono, koska ne on otettu kahdenkympin webbikameralla :)

Kuinka johdot kytketään COM-plugiin?

COM-sarjakaapelin tekemiseen tarvitaan kaksi 9-pinnistä naarasplugia ja piuhaa yhteensä 9*p metriä, jossa p on COM-johdon tuleva pituus. Jos haluat vaikka toisesta huoneesta toiseen huoneeseen 15-metrisen sarjakaapelin, tarvitset johtoa 9*15 m eli 135 metriä. Osat siihen saa ainakin Bebekistä tai pyytämällä vaikka koulun teknisen opettajalta. Jos vain on mahdollista, kannattaa kyllä ostaa yksi kiinteä kaapeli, jossa kaikki 9 piuhaa on samassa. Vinkki!

Johtoja tarvitaan rinnakkain 9 kappaletta. Niistä yksi on maatto, joka kiinnitetään COM-plugin metallikuoreen. Nimitys sarjakaapeli tulee siitä, että siinä data lähetetään sarjassa; yksi bitti kerralla. Toisin kuin sarjakaapelissa, rinnakkais- eli LPT-kaapelissa (parallel cable) data lähetetään rinnakkain eli kerralla lähetetään useampi bitti (muistaakseni 8 bittiä).

Näistä hölpötyksistä ei tarvitse ymmärtää yhtikäs mitään, jotta voisi tehdä sarjakaapelin. Ripaus ymmärrystä elektroniikan maailmasta on kuitenkin avuksi, sillä jos johdot kytketään väärinpäin tai jos jotkut johdot koskevat toisiinsa, saatat käräyttää koko emolevyn (Itseasiassa se ei käräytä emoa, vaan siinä olevan COM:in ohjainpiirin. Halvempi ratkaisu on ostaa kokonaan uusi emo kuin vaihtaa ohjainpiiriä).

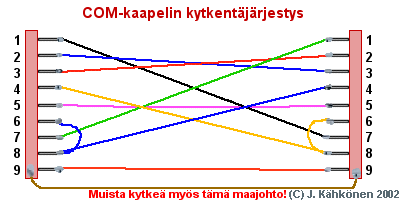

COM-plugin pinnit on numeroitu sen pinnalla (0, 1, 2, .. 7, 8, 9). Johdot kolvataan toisesta plugista toiseen plugiin seuraavan kuvan mukaan:

Tuo ei ole ainut kytkemisjärjestys; on olemassa myös muitakin ratkaisuja. Kuva on minun piirtämä... thus copyrights belong to me!

Yllä olevan kuvan kytkemisjärjestys on aika varmasti oikein, koska se järjestys on toiminut ainakin minulla. Olemme pelanneet Midtown Madnessia, Wingsiä, DethRallya ja Colin McRae 2:sta verkossa COM-johdon välityksellä. En ota mitään vastuuta, mitä omista kytkennöistäsi tapahtuu.
